Щоб підібрати необхідні манжети, або по-іншому їх ще називають сальники, потрібно обов’язково врахувати розшифровку кожного з них. Саме вона допоможе вибрати правильну запчастина, яка точно виконає всі свої технічні умови. Отже, давайте розглянемо найбільш часто зустрічається напис на даних виробах.

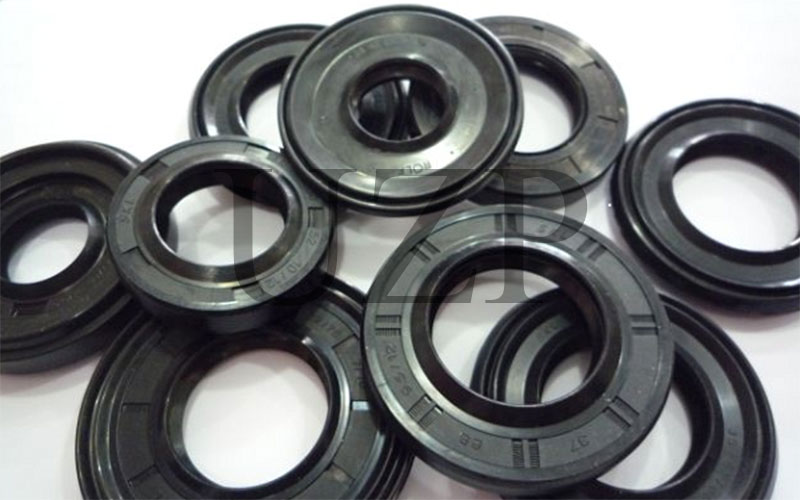

Розшифровка маркування сальників

Найпростіша розшифровка маркування сальників

  1. Буква А. Воно означає, що даний сальник йде гумовим.
  2. Буква B на запчастини. Це позначення говорить про те, що зовнішня сторона даного вироби йде металева. Додатково ж ще вона може означати те, що представлена ​​запчастина має тиск до 10 бар.
  3. Напис у вигляді букви W. Вона позначає те, що на зовнішній стороні даного вироби зроблені насічки (йдуть для кращої фіксації даної механічної частини).
  4. Буква S. Дане позначення сальників говорить про те, що це дуже йде з пилюжником.
    Позначення написи у вигляді L. Представлений механізм має ліве обертання.
  5. Буква R. Дане позначення сальників говорить про те, що запчастина має праве обертання.

Детально про сальникове ущільнення можна прочитати в нашому огляді. Всі види сальникової набивки в одному огляді.

Додаткове маркування сальників

  1. Напис BA. Воно означає, що даний виріб має більш гарне ущільнення, на відміну від інших.
  2. BASL. Є додатковий захист від бруду.
  3. Позначення маркування B1. У ньому записано про те, що даний виріб можна використовувати там де є поверхню з шорсткістю, будь-яким зносом або й зовсім з корозією.
  4. В 2. Даний сальник призначений для валів саме великого діаметра, а також він має підвищену жорсткість.
  5. Напис BAOF або ж B1OF. Чи означає те, що виріб йде без пружини.
  6. X7. Дана запчастина має проточку.
  7. DRL (або ще іноді позначають RS). Даний сальник має насічку з лівого боку.
  8. DRW (або можуть просто позначити у вигляді RD). Ця ж напис свідчить про те, що сальник має праву насічку.
  9. UD. Виріб має універсальний профіль.
  10. PT. Дана запчастина має поверхню PTFE.
  11. Значення букви U. Виріб йде зі старим профілем.
  12. D. Дане позначення сальників говорить про те, що в ньому є тиск до 2 бар.
  13. Буква HD на поверхні металу. Цей пристрій тиск досить високе і може доходити до 100 бар.

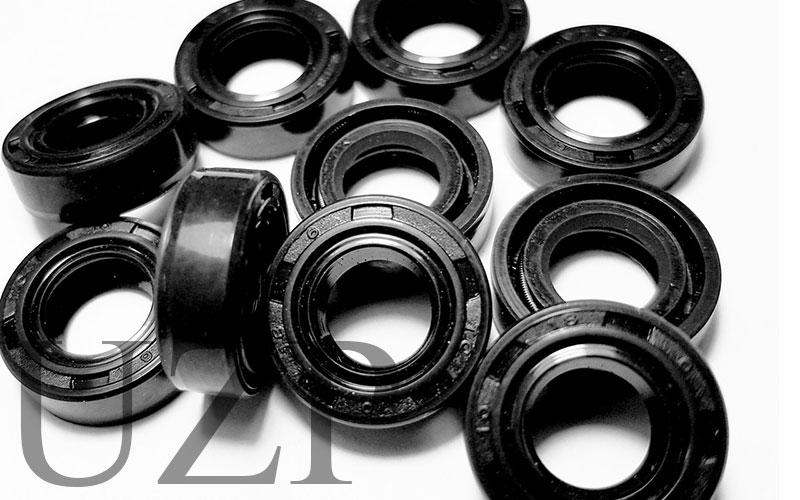

позначення сальників



Набивка сальникова графітова – види та властивості. Для чого застосовується графітова набивка читайте в нашому огляді

Спеціалізоване позначення сальників

  1. ACM. Дане позначення говорить про те, що виріб виготовлений з самого доступного матеріалу.
  2. NBR. Дані сальники витримують температуру до мінус 40 градусів і до плюс 120.
  3. FKM. Досить поширений вид сальників, входить в середній ціновий сегмент. Температурний режим, який вони здатні витримати варіюється від -20 до 180 градусів.
  4. PTFE. Дане позначення говорить про те, сальники мають тефлонове покриття (дуже тендітна поверхню). При цьому вони досить довговічні (цінник на даний вид запчастин вище середньої позначки).

Будь-який з видів сальників з легкістю можна придбати в компанії під “УкрЗахідПостач”, яка поставляє підшипники, приводні ремені, сальники і промислові рукава. Багаторічний досвід роботи компанії доказивет її професіоналізм і компетентність в питаннях промислових комплектуючих.
